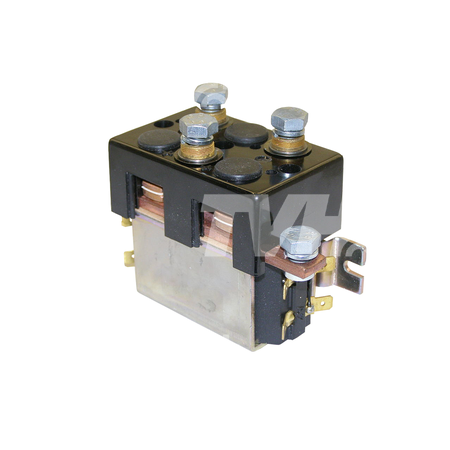

SchÜtz Komplett
(€146.60 incl. 19% VAT)
Ready for dispatch in 1 day, delivery time 2-3 days
Product number:
4403644
corresponds to OEMManufacturer:
Still
Product Information "SchÜtz Komplett"
Technische Daten
Form des Schützes
Quadratische Form 4
Maximale Länge des Schützes L1 (mm)
110
Maximale Breite des Schützes W1 (mm)
56
Maximale Höhe des Schützes H1 (mm)
88
Anzahl der Spulen
2
Spannung der Spule (V)
24
Art des Stroms
Gleichstrom
Strom (A)
100
Art des Betriebs
Intermittierender Betrieb
Anzugsspannung (V)
14.4
Abfallspannung (V)
6
Widerstand der Spule (Ohm)
30.7
Anzahl der Anschlüsse an der Spule
8
Art des Anschlusses an der Spule
Flachstecker 6,3 mm
Anzahl der Kontaktanschlüsse
4
Art des Kontaktanschlusses
Innengewinde
Größe des Innengewindes
M8
Steigung des Innengewindes (metrisch) (mm)
1.25
Rechtshändiges oder linkshändiges Innengewinde
Rechtshändiges Innengewinde
Sicherung vorhanden
NEIN
Externe Diode vorhanden
NEIN
Externer Widerstand vorhanden
NEIN
Anzahl der „Normal offen“-Kontakte (NO)
2
Anzahl der „Normal geschlossen“-Kontakte (NC)
2
Hilfskontakt vorhanden
NEIN
Durchmesser des Kontaktstückes D3 (mm)
8.5
Texturierte Kontaktstücke
NEIN
Magnetische Blasung vorhanden
NEIN
Abdeckung
Offen
Kürzester Mittenabstand zwischen Montagebohrungen C1 (mm)
86
Form der Montagefläche
Flach
Stütze vorhanden
NEIN
