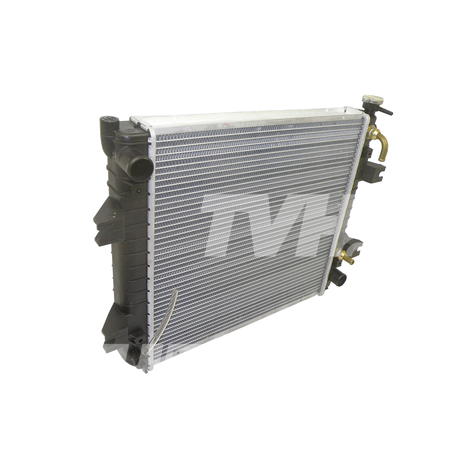

KÜhler
Product Information "KÜhler"
Technische Daten
Art des Kühlers
Vertikal
Position des Kühlerverschlussdeckels
R2
Position des Wasseranschlusses am Eingang,
L
Außendurchmesser des Wasseranschlusses am Eingang D1 (mm)
36
Position des Wasseranschlusses am Ausgang
R
Außendurchmesser des Wasseranschlusses am Ausgang D2 (mm)
36
Mittenabstand zwischen Eingang und Ausgang des Wasseranschlusses L3 (mm)
630
Position des Ablasshahns gemäß Uhr
38
Länge ohne Zubehör und Montageplatten L1 (mm)
550
Höhe ohne Zubehör und Montageplatten H1 (mm)
465
Breite ohne Zubehör und Montageplatten W1 (mm)
70
Gesamtlänge mit Zubehör oder Montageplatten L2 (mm)
630
Gesamthöhe mit Zubehör oder Montageplatten H2 (mm)
490
Gesamtbreite mit Zubehör oder Montageplatten W2 (mm)
120
Position Ölkühler
K3
Mittenabstand zwischen den 2 Anschlüssen des Ölkühlers L4 (mm)
300
Dicke des Kühlerkerns W3 (mm)
48
Mittenabstand der Lüfterlamellen L5 (mm)
10
