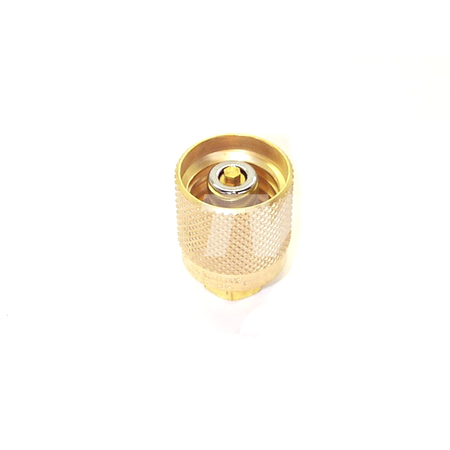

Gasschnellkupplung
Produktinformationen "Gasschnellkupplung"
Technische Daten
Type TY
weiblich
Art SRT
kupplung
Typ Schnellkupplung 1 TY-CON1
Innengewinde ACME mit Verbinder
Form SH
gerade
Gewindeart SRT-TA
Innengewinde
Gesamtlänge L1 (mm)
50
Gesamthöhe H1 (mm)
19.05
Maximale Außendurchmesser D1 (mm)
36.5
Durchmesser des Anschlusses D3 (mm)
12.8
Einheit des Gewindes MI
zöllig
Gewindegröße Anschluss SIZE-TA1
1/4
Art des Gewindeanschlusses SIZE-TA1
NPT
Steigung Zoll Pi1
18
Rechtshändiges oder linkshändiges Gewinde RH/LH1
rechtshändig
Art der Dichtung Anschluss TY-SEAL
ohne
Gewindesicherung vorhanden LOC
NEIN
Material MAT
messing
